Rejilla de acero al carbono con barras dentadas y lisas galvanizadas en caliente para aplicaciones de carga pesada

Place of Origin:Henán
Nombre de la marca:Gnee
Proceso de dar un título:SGS
Capacidad de suministro:10000 toneladas/toneladas por mes
Descripción del Producto

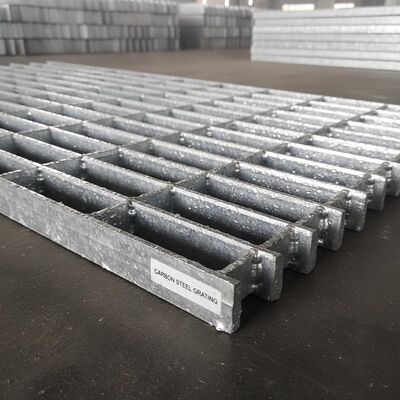

Rejilla de acero al carbono con barras dentadas soldadas, galvanizado en caliente

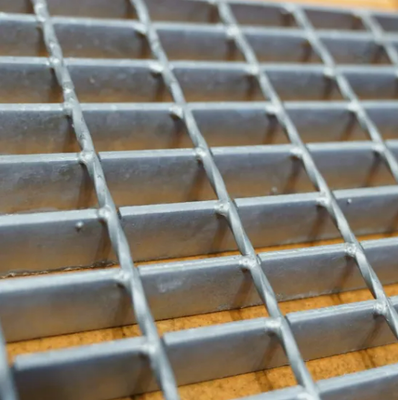

La rejilla de acero, también conocida como rejilla de barras o rejilla metálica, es un ensamblaje de rejilla abierta de barras metálicas. Las barras portantes corren en una dirección y están espaciadas por una fijación rígida a barras transversales perpendiculares o por barras de conexión dobladas que se extienden entre ellas. Este diseño está destinado a soportar cargas pesadas con un peso mínimo.
La rejilla de acero se utiliza ampliamente para suelos, entrepisos, peldaños de escaleras, cercas, cubiertas de zanjas y plataformas de mantenimiento en fábricas, talleres, salas de máquinas, canales de carretillas, áreas de carga pesada, equipos de calderas y áreas de equipos pesados.
Los productos se utilizan ampliamente en áreas como la industria del petróleo y petroquímica, plantas de energía y acero, puertos, astilleros, tratamiento de agua y aguas residuales, construcción municipal, techos, etc.
Especificaciones Técnicas
Material Acero de bajo carbono, acero inoxidable o según los requisitos del cliente
Especificaciones de las barras portantes (mm) 20 x 3 a 100 x 10; 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4 mm, o personalizado
Paso de las barras portantes (centro a centro) 12.5, 15, 25, 30, 30.16, 32.5, 34, 40, 41.25, 45, 50, 60, 60.32, 80, 100 mm etc, o personalizado
Paso de las barras transversales (centro a centro) 38, 50, 76, 100, 101.6 mm etc, o personalizado
Tratamiento de superficie Natural, galvanizado en caliente, pintura en spray o según los requisitos del cliente

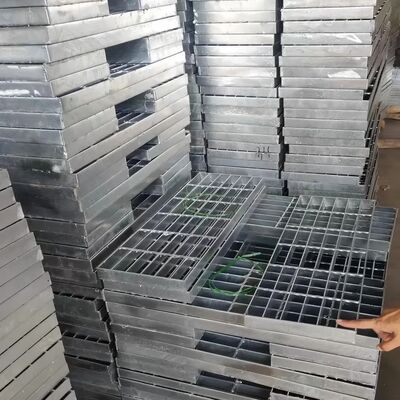

Embalaje Envuelto con film y correas, embalaje en paleta de madera
Características del producto
  • Antioxidante
  • Duradero
  • Resistente
  • Seguro
  • Fácil instalación
Cumplimiento de las normas de rejilla de acero
  • China: YB/T4001.1-2007
  • EE. UU.: ANSI/NAAMM(MBG531-88)
  • Reino Unido: BS4592-1987
  • Australia: AS1657-1985
Steel grating technical diagram showing bearing bar specifications and spacing
Especificaciones del paso de las barras portantes
No. Paso de las barras portantes (mm) Ancho de panel estándar (espesor de barra portante 5 mm) Número de barras portantes (uds) Observación
1 12.5 1005 81 El paso entre los dos lados es menor que el paso normal de la barra portante.
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23.85 1007 43
6 25 1005 41
7 30 995 34
8 30.16 1000 34
9 30.3 1005 34
10 32.5 1013 32
11 34.3 1000 30
12 35 1020 30
13 35.3 1029 30
14 40 1005 26
15 41 1030 26
16 41.4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17
Steel grating dimensional specifications and installation diagram
Resumen del producto

Rejilla de acero al carbono con barras dentadas soldadas, galvanizado en caliente La rejilla de acero, también conocida como rejilla de barras o rejilla metálica, es un ensamblaje de rejilla abierta de barras metálicas. Las barras portantes corren en una dirección y están espaciadas por una fijación ...
