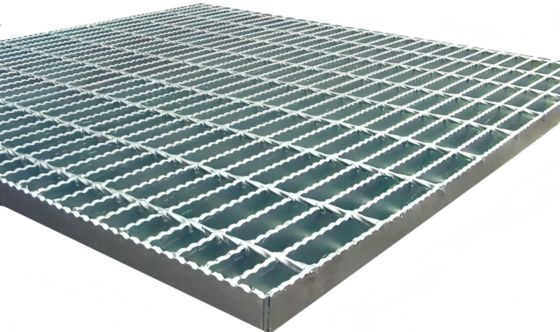

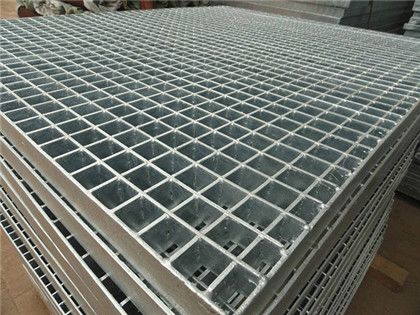

Tipo de rejilla de acero con bloqueo por compresión SL utilizada en pisos, pasarelas, plataformas y cubiertas de puentes
Nuestra rejilla de acero con bloqueo por compresión se ha convertido en la opción preferida para una diversidad de aplicaciones, incluyendo aplicaciones industriales, arquitectónicas y de construcción, e ingeniería municipal, debido a su alta relación resistencia-peso, mínima deflexión y máxima seguridad.
Nuestra rejilla de acero con bloqueo por compresión se fabrica mediante un proceso de compresión y soldadura. En este proceso, las barras transversales se insertan en orificios previamente perforados (generalmente orificios en forma de diamante u orificios redondos) en las barras de soporte y luego se sueldan en cada intersección, formando así una conexión mecánica positiva de forma permanente.
Por regla general, las barras transversales son barras de acero cuadradas retorcidas o barras de acero redondas.
En términos de acero al carbono de primera calidad como el Q235, la operación de soldadura involucrada en el proceso de producción es el proceso de soldadura con protección de gas CO2. Pero la operación de soldadura láser también está disponible en TSG si el cliente necesita que lo hagamos.
En términos de acero inoxidable como el AISI 304, la operación de soldadura involucrada en el proceso de producción es el proceso de soldadura láser.
Materiales y Opciones de Acabado
Nuestra rejilla de acero con bloqueo por compresión se fabrica con acero al carbono y acero inoxidable de primera calidad. Nuestro acabado superficial para nuestros paneles de rejilla de acero con bloqueo por compresión incluye:
- Acabado de laminación
- Galvanización por inmersión en caliente
- Recubrimiento en polvo o pintura PVDF en todos los colores RAL estándar para materiales de acero al carbono
- Electro-pulido para materiales de acero inoxidable
Tipos de Barras de Soporte
Nuestra rejilla de acero con bloqueo por compresión está disponible en tres tipos de barras de soporte:
- Barra plana rectangular
- Barra de acero en forma de I
- Barra de acero en forma de T
Consulte el siguiente boceto para tener un conocimiento general de estos tres tipos de barras de soporte.
Especificaciones Técnicas
| Tipo de Barras de Soporte |
Tamaño de las Barras de Soporte (mm, Profundidad x Grosor) |
Tamaño de las Barras Transversales (mm) |
Paso de los Orificios Rectangulares (mm) |
| Barras Planas Rectangulares |
25 × 2 |
8 x 8 |
30x100, 40x100, 60x100 |
| 25 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 25.4 × 4.76 |
8 x 8 |
30x100, 40x100, 60x100 |
| 30 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 32 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 32 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 38 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 38 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 4 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 40 × 12 |
8 x 8 |
30x100, 40x100, 60x100 |
| 45 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 45 × 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 50 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 50 × 4.5 |
8 x 8 |
30x100, 40x100, 60x100 |
| 55 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 60 × 3 |
8 x 8 |
30x100, 40x100, 60x100 |
| 60 × 12 |
8 x 8 |
30x100, 40x100, 60x100 |
| 65 x 5 |
8 x 8 |
30x100, 40x100, 60x100 |
| Barras de Acero en Forma de I |
26.8 × 6.25 |
8 x 8 |
30x100, 40x100, 60x100 |
| 25.4 × 6.35 |
8 x 8 |
30x100, 40x100, 60x100 |
| 65 × 6.35 |
8 x 8 |
30x100, 40x100, 60x100 |
| 50.8 × 6.35 |
8 x 8 |
30x100, 40x100, 60x100 |
| Barras de Acero en Forma de T |
32 x 60 |
8 x 8 |
30x100, 40x100, 60x100 |
| 28 x 52 |
8 x 8 |
30x100, 40x100, 60x100 |
