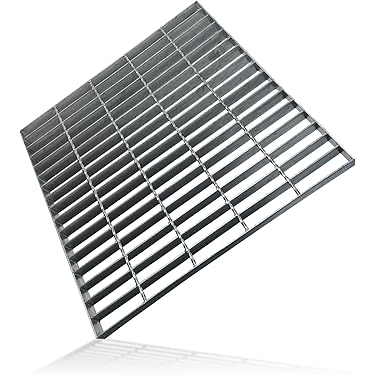

Rejilla de acero prensada con superficie dentada galvanizada en caliente para aplicaciones de alta resistencia

Place of Origin:Henán
Nombre de la marca:Gnee
Proceso de dar un título:SGS
Capacidad de suministro:10000 toneladas/toneladas por mes
Descripción del Producto
Productos de rejilla de acero soldada a presión
Descripción general del producto

La rejilla de acero bloqueada a presión se fabrica mediante un proceso que incluye ranurado, inserción de tapones de bloqueo a presión y acabado. En los puntos de intersección de la barra plana y los postes horizontales, el poste horizontal se presiona en la barra plana de carga y se fija de forma segura. En algunas aplicaciones, también se pueden utilizar barras planas para los postes horizontales.

Esta rejilla se utiliza ampliamente en diversas aplicaciones industriales, como suelos, pasarelas, entreplantas/cubiertas, peldaños de escaleras, vallas, suelos de depósitos abovedados, rampas, superficies de muelles/almacenes, cubiertas de zanjas, protectores de seguridad para ventanas y maquinaria, lavaderos, pantallas de ventilación, estanterías, falsos techos y cubiertas de pozos de drenaje.

Press-locked steel grating installation and application examples
Especificaciones técnicas
Material Acero al carbono Q235, acero inoxidable 304 / 316
Tipo Bloqueado a presión / Barra plana / Barra dentada / Barra en I
Tamaño de la barra de carga 20 x 3 a 100 x 9 mm; especificaciones de sección en I: 25 x 5 x 3, 32 x 5 x 3, 38 x 5 x 3, 40 x 5 x 3, 50 x 5 x 3, 50 x 7 x 4, 55 x 7 x 4, 60 x 7 x 4, 65 x 7 x 4, 70 x 7 x 4, 75 x 7 x 4, etc.
Paso de la barra de carga 12,5 a 100 mm (se recomiendan 30, 40, 60 mm, disponible estándar americano)
Paso de la barra transversal 18,5 a 101,6 mm (se recomiendan 50, 100 mm, disponible estándar americano)
Especificación estándar Barra plana de carga: 25x3mm / Espacio central: 30mm, 40mm, 50mm, 100mm
Poste horizontal: 10x2mm / Espacio central: 50mm, 100mm
Tratamiento superficial Sin tratar / Pintura / Galvanizado en caliente
Estándar de acero China GB700-88 / América ASTM (A36) / Gran Bretaña ASTM (A36)
Estándar HDG China GB/T13912-92 / América ASTM (A123) / Gran Bretaña BS729
Estándar de calidad China YB/T4001-1998, América ANSI/NAAMM (MBG531-88), Gran Bretaña BS4592-1987, Australia AS1657-1992
Especificaciones del paso de la barra de carga
No. Paso de la barra de carga (mm) Ancho de panel estándar (espesor de barra de carga 5 mm) Número de barra de carga (UD) Observación
1 12,5 1005 81 El paso entre los dos lados es menor que el paso normal de la barra de carga
2 15 1010 68
3 20 1010 51
4 22 995 46
5 23,85 1007 43
6 25 1005 41
7 30 995 34
8 30,16 1000 34
9 30,3 1005 34
10 32,5 1013 32
11 34,3 1000 30
12 35 1020 30
13 35,3 1029 30
14 40 1005 26
15 41 1030 26
16 41,4 999 25
17 50 1005 21
18 60 965 17
19 62 997 17
Steel grating technical details and close-up view
Resumen del producto

Productos de rejilla de acero soldada a presión Descripción general del producto La rejilla de acero bloqueada a presión se fabrica mediante un proceso que incluye ranurado, inserción de tapones de bloqueo a presión y acabado. En los puntos de intersección de la barra plana y los postes horizontales...
